常規共陽LED顯示屏經過多年發展，已經形成了穩定的產業鏈，帶動了LED顯示屏的普及，然而也有著屏體溫度過高和功耗過大的缺點。在共陰led顯示屏供電技術出現之后，引起市場的高度關注。該供電方式可以實現最高節能75%卓越的表示引起市場的注意，共陰LED顯示屏供電技術是什么？為何如此優秀？

一、什么是共陰LED顯示屏?共陰”指的共陰供電方式，共陰LED顯示屏采用將RGB分開供電，精準分配電壓電流到紅、綠、藍燈珠，電流經過燈珠再到IC負極，正向壓降低，導通內阻小。

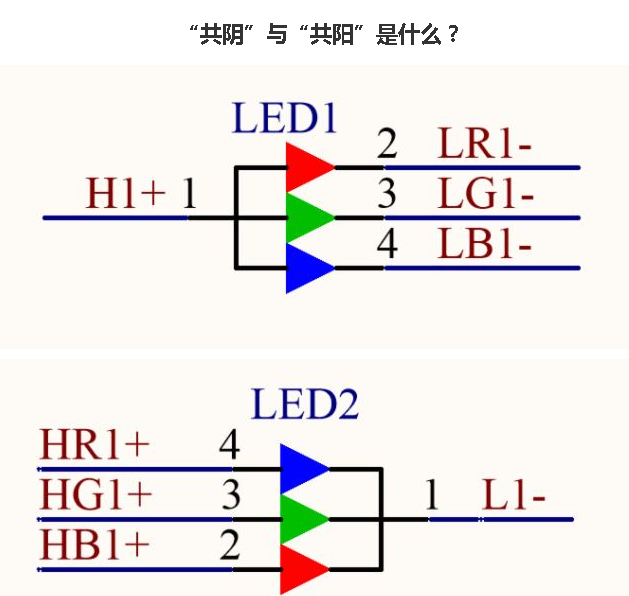

共陽正負極VS共陰正負極

　　?共陽顯示屏

　　共陽極是指單個LED通過其正極連接，由負極驅動; 而共陰極則是相反，是指單個LED通過其負極連接，由正極驅動。

　　?共陰顯示屏

　　在共陰極模式下，R、G、B芯片分別將電壓和電流精確分配給紅、綠和紅色二極管供電，電流通過二極管再到IC的負極。

二、共陰/共陽LED顯示屏有什么區別?

1供電方向不一樣：共陽LED顯示屏電流從PCB板流向燈珠，RGB燈珠統一供電，增加了電路正向壓降;共陰LED顯示屏電流先經過燈珠再到IC負極，正向壓降低，導通內阻小。

2供電電壓不一樣：共陽LED顯示屏通常會給紅、綠、藍燈珠一個高于3.8V電壓(比方5V統一供電，電量損耗大;共陰LED顯示屏根據紅、綠、藍三顆芯片實際需要的電壓(紅燈珠電壓要求2.5V左右，藍、綠燈珠電壓要求3.8V左右)分開精準供電，電量損耗少，LED顯示屏工作中產生的熱量也低很多。

三、共陰LED顯示屏為什么熱量更低：通過以上共陰和共陽供電方式的對比，知道共陰LED顯示屏比共陽LED顯示屏用電量低很多，然而共陰LED顯示屏比常規共陽LED顯示屏熱量低很多。

LED模組局部會采用鋁底殼設計，PCB板上的熱量直接通過鋁傳熱，把發光芯片和驅動IC發生的熱量通過鋁底殼直接向外散熱，熱阻小、傳熱面積大、整個鋁底殼均是LED芯片的散熱片，底殼采用壓鑄鋁合金制成，LED顯示屏的平整度和一致性也大大提高，并且在確保產品硬度和強度的前提下減少產品重量，節約資料。

四、共陰LED顯示屏省錢省在哪?

1省電費，省運營成本：精準供電減少LED顯示屏電量損耗，減少運營本錢。

2省裝置投入本錢：低熱量的溫升還可省去空調、風機等散熱設備。

3省維護維修本錢：后續的全封閉壓鑄鋁底殼，將元器件一一維護起來，使得LED顯示屏壽命是普通屏幕的2倍左右。

五、共陰LED顯示屏的優點?

1超強散熱，電量損耗小，熱量低，屏體溫升低，壽命長，顯示效果佳。

2超強防水，防塵，防腐，抗紫外線，V0防火規范，防護等級IP68可直接放在開水里面煮，可承受130度高溫檢驗，可放在3米水池下浸泡而正常工作;極寒、酷暑、高紫外線等較惡劣的環境下，堅持不變形、不老化、不漏水、不起火。

3鍍鋅鎖扣設計，輕松前后維護，箱體輕薄，整屏厚度小，可免通道免空調安裝。

4冷光源高亮度，超高刷新，消除重影無拖尾，畫面更加清新細膩，高度保真。

5高效節能更環保，可實現節能75%

一直是影響LED顯示屏產品使用壽命的關鍵因素，而“共陰LED顯示屏”恰恰能很好地解決這兩個問題。實際測得的數據顯示：同等規格產品，同等亮度情況下，共陰LED顯示屏的屏體溫度比常規共陽LED顯示屏產品的屏體溫度要低20多度，功耗比常規共陽LED顯示屏產品低50%以上。據數據統計，全球每年生產LED顯示屏350萬平米以上，按每平方300瓦功耗計算，每年要耗電17.5億度電。這還不算生產過程中耗費的電量。如果全部采用共陰LED顯示屏，每年將為社會至少節省7.25億度電。希望未來共陰LED顯示屏能成為當今LED顯示屏市場上能真正為客戶帶來巨大經濟效益和價值的得力競品!
