什么是共陰冷屏？

“共陰”是指共陰極供電方式，“陰”即負極，與陽極（正極）相反，是指使用陰極為LED顯示屏供電。共陰冷屏采用共陰燈珠，采用將LED燈珠的R, G, B(紅、綠、藍)電源分開供電，精準地分別為R,G, B燈珠分配電流電壓，因為R、G、B（紅、綠、藍）燈珠所需要的最佳工作電壓和電流是不相同的，，所以電流會先經過燈珠，然后到達IC的負極，降低正向壓降，減小傳導內阻。

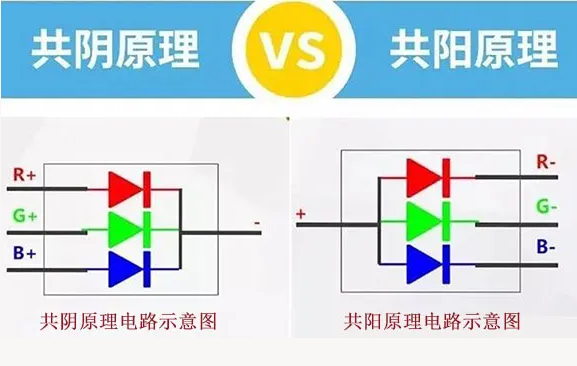

共陰冷屏/共陽LED顯示屏有何區別?

①. 供電方式不同：

    共陰的供電方式，是由電流先經過燈珠，再到IC負極，使得正向壓降變小，導通內阻也變小。

    而共陽是電流從PCB板流向燈珠，給R,G,B(紅、綠、藍)統一供電，這樣就導致了電路正向壓降變大。

②. 供電電壓不同：

    共陰, 它會分別單獨地給R、G、B(紅、綠、藍)提供電流電壓。紅、綠、藍三種燈珠對電壓的要求是不一樣的，紅燈珠電壓要求在2.8V左右，藍綠燈珠電壓要求在3.8V左右，這樣的供電就可以達到精確供電且有效減少了電量損耗，LED顯示屏在工作中產生的熱量也就低得多。

    而共陽,是對R, G, B (紅、綠、藍)給予一個高于3.8V的電壓(比如5V)統一供電,，此時紅、綠、藍得到的電壓都是統一的5V, 但紅、綠、藍這三個燈珠需要的工作電壓卻比5V低很多，根據功率公式 P=UI, 在電流不變的情況下，電壓越高，功率也就越高，也就是電量耗損就越大，同時，LED顯示屏在工作中也會產品更多的熱量。

共陰冷屏數據實測

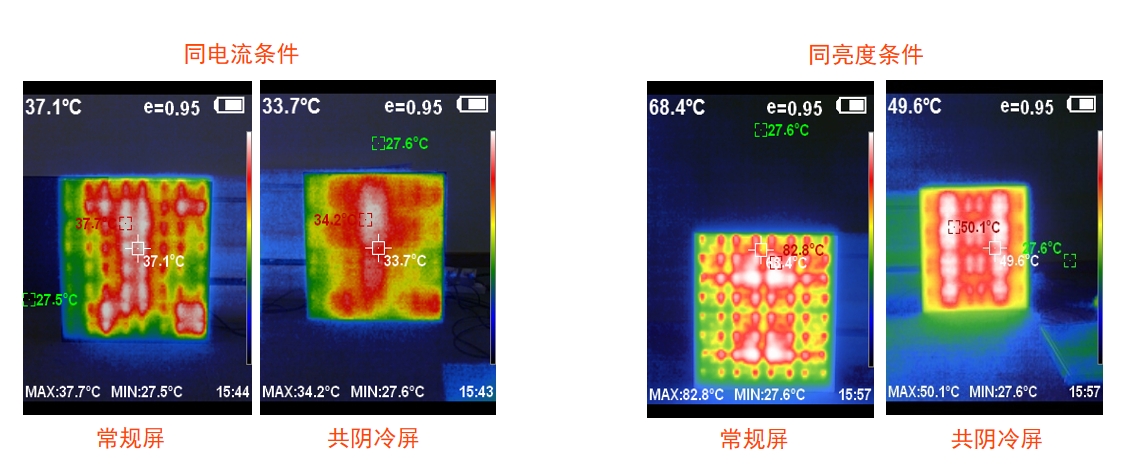

白平衡狀態和播放視頻時，共陰冷屏比同型號常規戶外LED顯示屏溫度低約20℃。

1.共陰冷屏系列，配有高性能阻燃套件，保證安全；

2.色溫及亮度可調，改善溫漂現象，讓眼睛更自然；

3.降低LED元器件損耗，擁有超長使用壽命，讓絢麗更持久；

4.免洗錫膏印刷焊腳完全浸潤，≥100%NTSC色域讓視界更真實；

5.屏體熱量均勻，色溫恒定，長期使用無色塊，畫面顯示效果佳。

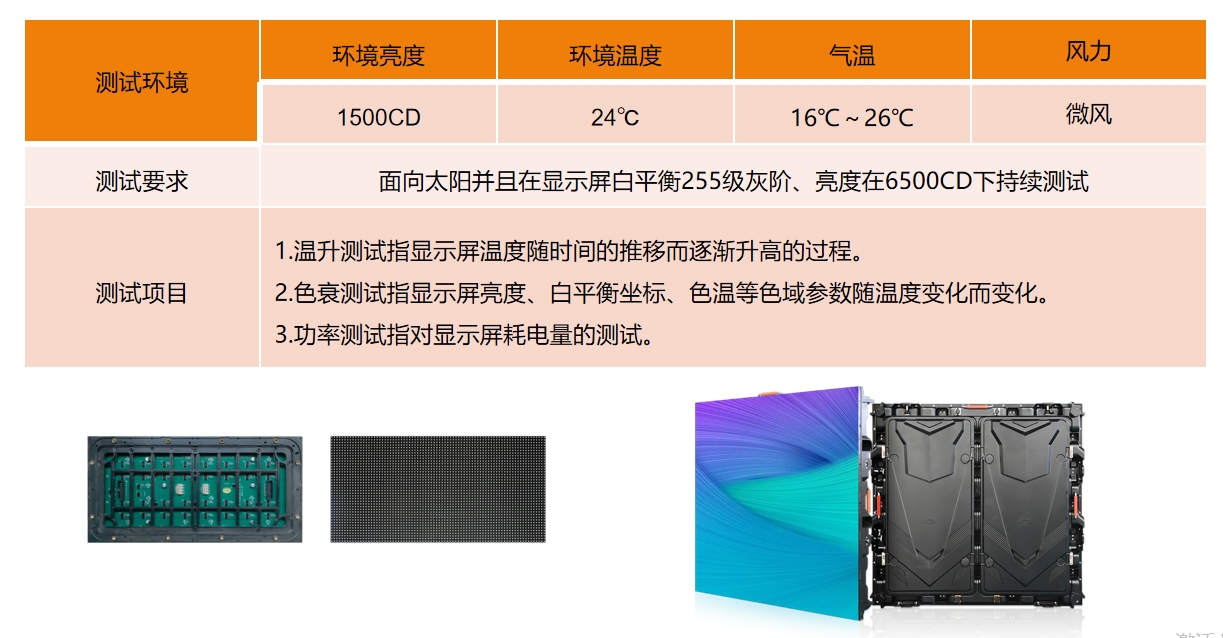

共陰冷屏測試 (CNAS實驗室測試數據/SMD)

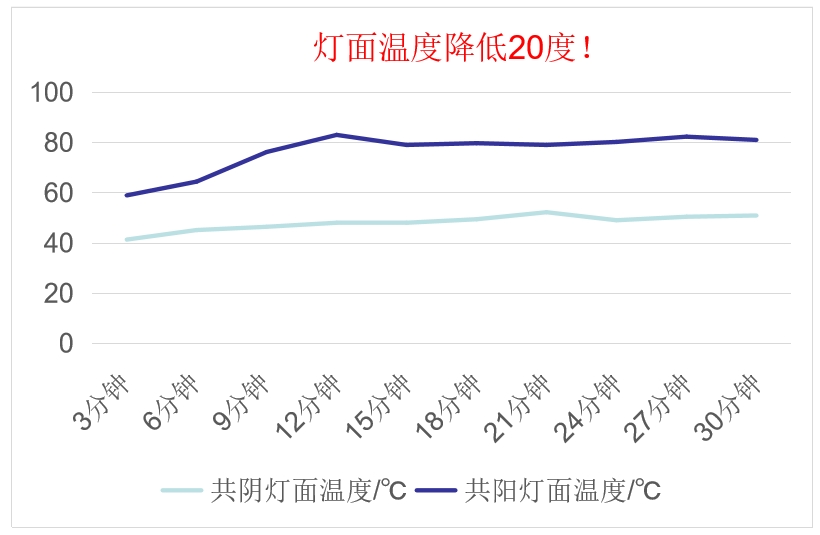

溫升測試/燈面溫度 (CNAS實驗室測試數據/SMD)

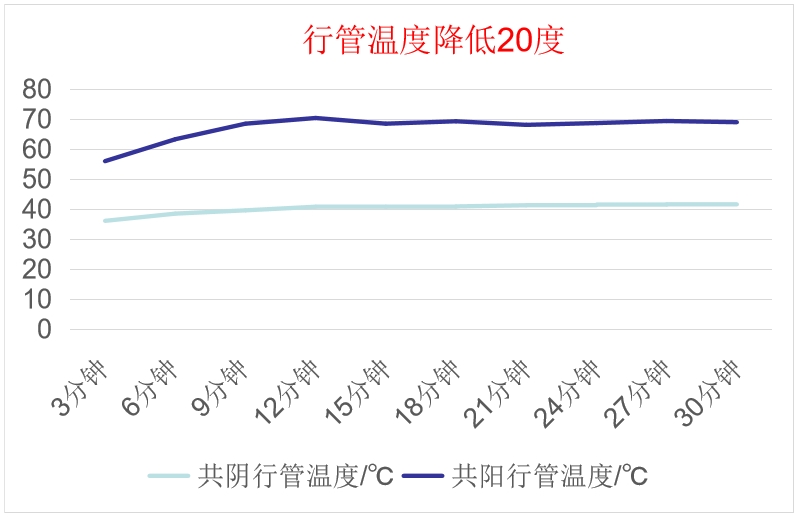

溫升測試/行管溫度 (CNAS實驗室測試數據/SMD)

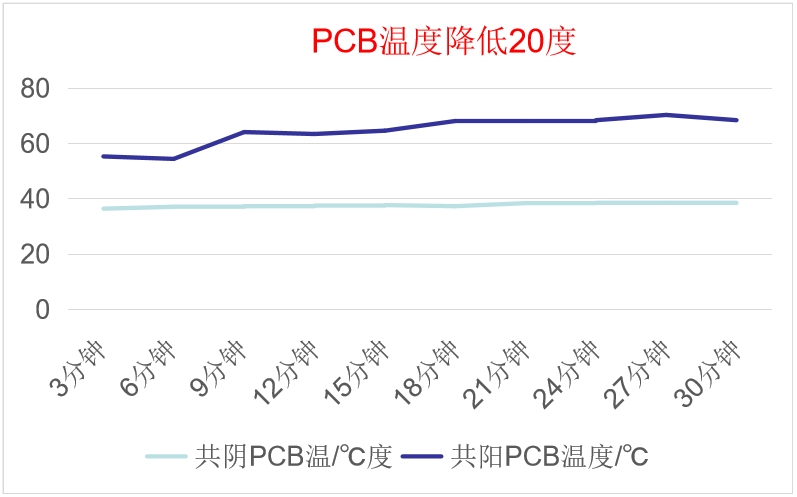

溫升測試/PCB溫度 (CNAS測試報告)

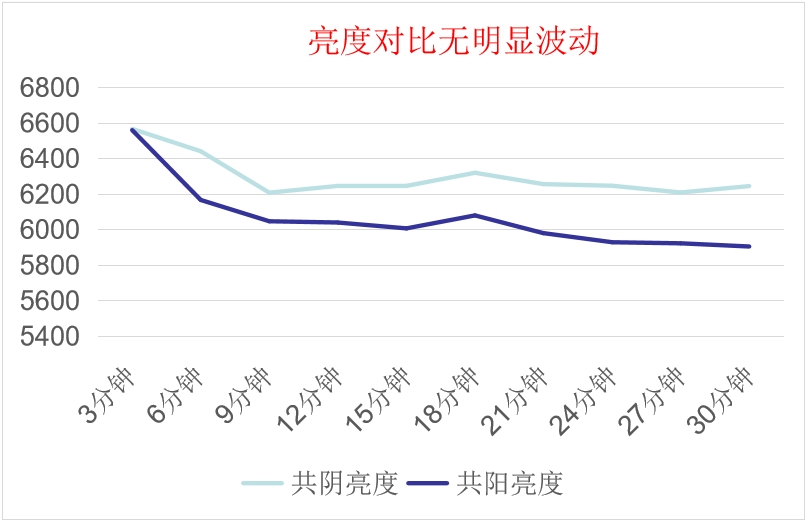

色衰測試/亮度對比 (CNAS實驗室測試數據/SMD)

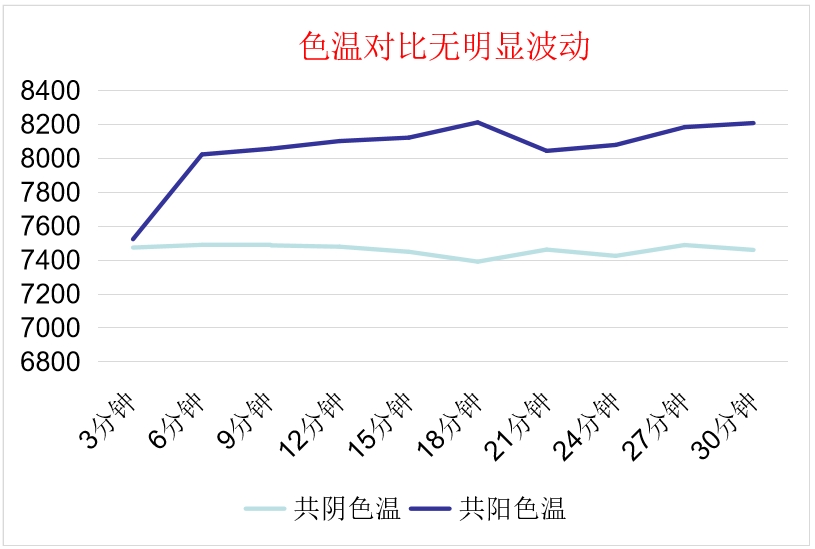

色衰測試/色溫對比 (CNAS實驗室測試數據/SMD)

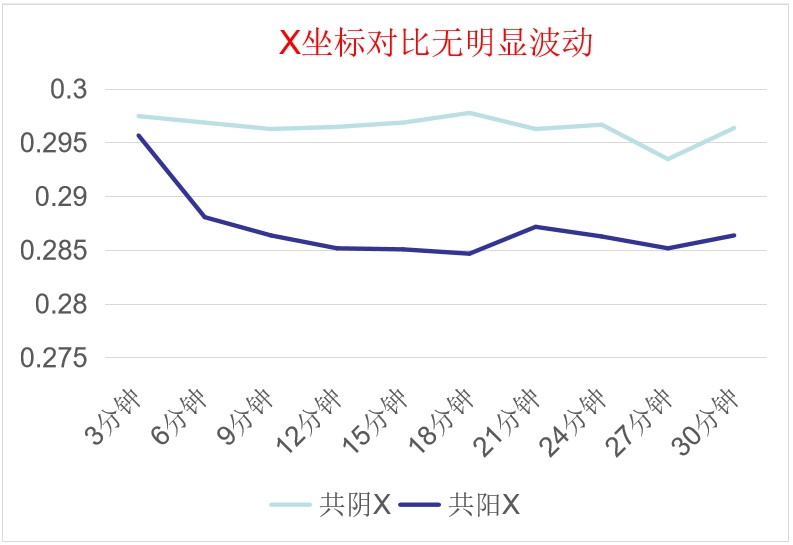

色衰測試/X坐標對比 (CNAS實驗室測試數據/SMD)

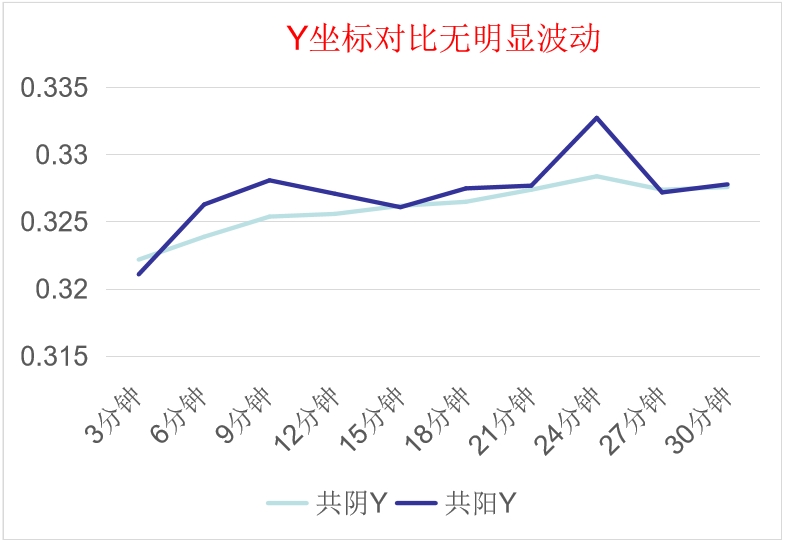

色衰測試/Y坐標對比 (CNAS實驗室測試數據/SMD)

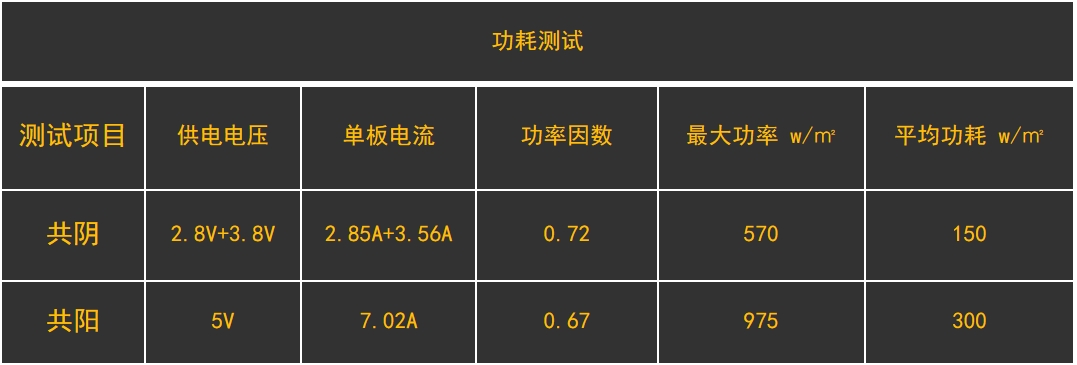

功耗測試 (CNAS實驗室測試數據/SMD)

結果分析：共陰極在功率因數方面的提高從而達到提高有功功率的目的，并且在燈珠供電方面采用低電壓（2.8V+3.8V）供電，降低LED顯示屏在使用中的無功功率。從而達到了節能40%-50%.

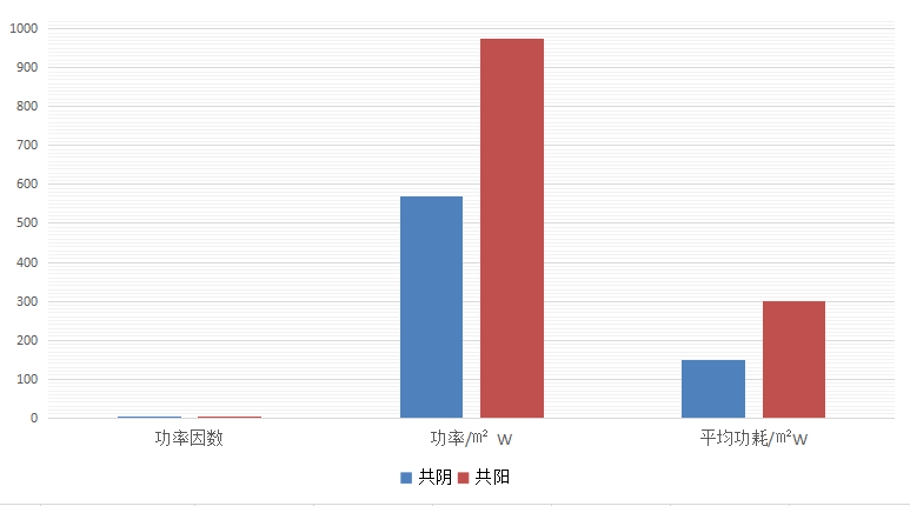

功耗測試/功耗對比 (CNAS實驗室測試數據/SMD，節能40%～50%)

共陰冷屏的優勢

共陰冷屏的優勢是什么？

 ①.精準供電真節能：

    共陰冷屏采用精準供電控制技術，基于LED紅綠藍三基色不同的光電特性，搭配了智能IC的顯控系統及獨立私模，為LED和驅動電路精準分配不同的電壓，使產品功耗相對市面同類產品節電約40%！

②.真節能帶來真色彩：

    共陰LED驅動方式，可以精準的控制電壓，在降低功耗的同時，更降低了發熱量，LED連續工作下波長無漂移，穩定顯示真實色彩！

③.真節能帶來低溫度：

    共陰冷屏比同型號常規戶外LED顯示屏溫度低約20℃，屏體工作過程中產生的熱量少，有效控制溫升！

④.真節能帶來長壽命：

    能耗降低，從而大幅度的降低了系統的溫升，有效的降低了LED受損概率，提高整個顯示系統的穩定性和可靠性，大大延長系統壽命。

⑤.真節能帶來省成本：

    降低顯示屏功耗，減少配電線纜、電源適配器、配電機柜、軸流風機/散熱空調等設備一次性投入，電費成本、運營成本的降低節省長期綜合使用成本！

共陰冷屏省錢“省”在哪？

    分開精準供電使LED顯示屏減少一部分電量損耗，減少運營成本；同時低熱量低溫升等工作特性可省去空調等散熱設備，減少投入成本。

    大家都知道共陰冷屏低耗、省電、省錢，那么冷屏是如何做到省電省錢的呢？省了多少？

我們都知道，LED顯示屏除了產品本身的成本之外，安裝使用期間會產生電費、維修等費用。LED顯示屏是個非常耗電的播放設備。根據LED顯示屏參數中的“每平方米耗電量”，可以計算出它整屏的耗電量。但是實際情況下，LED顯示屏的耗電量還跟它播放、傳輸?shù)膬?nèi)容有關。

    以PH10戶外LED顯示屏為例，PH10箱體尺寸為960×960mm，由18塊320×160mm模組組成。

    我們在不同供電條件下，假設不計電能損耗，通過計算功耗，可以得出以下數據：

    共陽供電情況下，每平米平均功耗：300W=0.3H/KW

    共陰供電情況下，每平米平均功耗：150W=0.15H/KW

按一天工作15小時，一年365天，電費1.5元/度計算：

PH10共陽顯示屏一年電費=0.3×18×365×1.5=2956.5元

PH10共陰顯示屏一年電費=0.15×18×365×1.5=1478.25元

通過PH10的數據計算我們可以看出，共陰冷屏與共陽顯示屏相比，每平方米顯示面積一年可節省約1478.25元！

假設某地有一塊100m2大小的共陰顯示屏，則一年可節省100*1478.25=147825元，五年可節省100*147825=739125元！
