一、封裝技術：核心工藝的差異

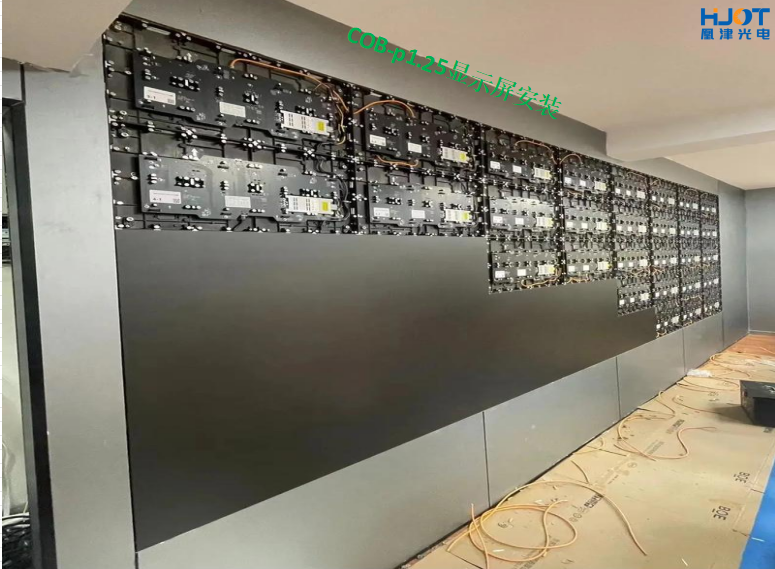

1. COB顯示屏

技術原理：將LED芯片直接貼裝在基板上，通過封裝膠（如硅膠、環氧樹脂）整體覆蓋保護，形成“芯片-基板-封裝膠”的一體化結構。

特點：無獨立燈珠，芯片與基板直接連接，減少了中間封裝環節（如SMD燈珠的支架、焊線等）。封裝工藝更緊湊，適合極小間距（如P0.5-P2.0）的高密度顯示。

2. 常規SMD顯示屏

技術原理：先將LED芯片封裝成獨立的SMD燈珠（如1010、2121、3528等型號），再通過貼片機焊接到電路板上。

特點：燈珠獨立存在，基板上可見一顆顆燈珠排列。技術成熟，成本較低，是目前市場主流的封裝方式。

二、像素間距與清晰度：COB更適合超高清場景

COB顯示屏：由于芯片直接貼裝，無需考慮燈珠尺寸，像素間距可做到更?。ㄈ?/span>P0.3-P1.0），適合8K、4K超高清顯示，尤其在近距離觀看（如1-3米）時畫質更細膩，無顆粒感。

常規SMD顯示屏：受限于燈珠尺寸，小間距（如P1.0以下）的生產成本高，且燈珠排列密度有限，高清顯示效果不如COB。

三、顯示效果：色彩均勻性與視覺體驗的差距

1. 色彩均勻性

COB：芯片直接封裝在基板上，表面被封裝膠整體覆蓋，無燈珠間隙，色彩一致性更好，幾乎無“馬賽克”感或亮度差異，尤其適合對畫質要求高的場景（如演播廳、監控中心）。

常規SMD：燈珠之間存在物理間隙，若燈珠亮度或波長一致性不足，可能出現“亮暗點”或色彩偏差，近距離觀看時更明顯。

2. 表面平整度與反光

COB：封裝膠表面平整，類似“玻璃面板”，抗反光能力強，在強光環境下（如會議室、戶外）顯示效果更穩定。

常規SMD：燈珠表面凸起，易受環境光反射，在強光下可能出現“眩光”，影響觀看體驗。

3. 視角與護眼性

COB：封裝膠為漫反射材質，水平/垂直視角可達160°-170°，且光線柔和，長時間觀看不易疲勞。

常規SMD：燈珠發光角度較集中，邊緣視角可能出現色彩偏移，且強光直射時刺眼感更強。

四、防護性能：COB更適合惡劣環境

COB顯示屏：芯片被封裝膠完全包裹，防水、防塵、防磕碰性能突出（防護等級可達IP65甚至更高），適合戶外、潮濕或粉塵環境（如戶外廣告屏、車載顯示）。無外露焊點或燈珠，減少了進水、進塵的風險，長期使用更穩定。

常規SMD顯示屏：燈珠外露，防護等級通常為IP30-IP54（戶外型號需額外做防水處理），在潮濕、粉塵或碰撞場景中易損壞。燈珠焊接點暴露，長期使用可能因氧化導致接觸不良。

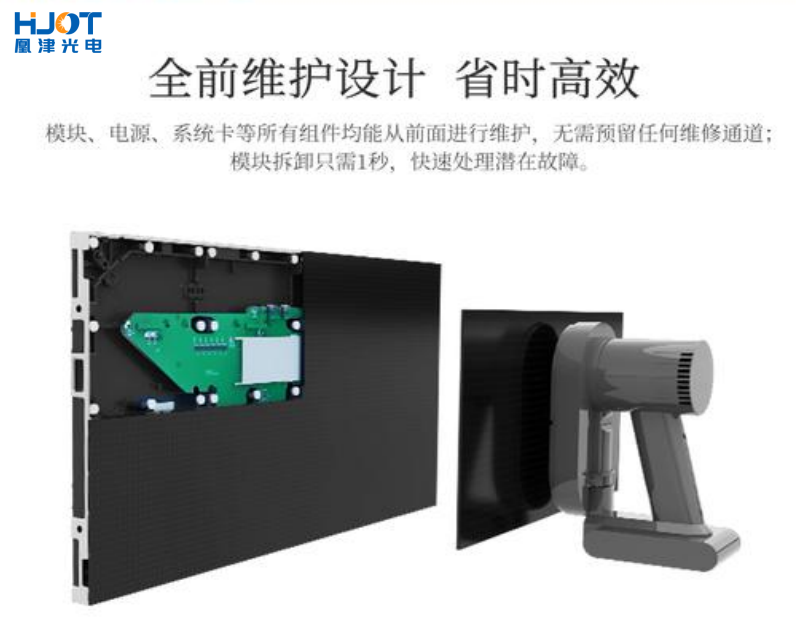

五、可靠性與維護：COB更“耐用”，但維修成本高

COB顯示屏：結構緊湊，無獨立燈珠，減少了焊點、連接線等故障點，壽命可達10萬小時以上（約10年）。

維護難點：若芯片損壞，需整體更換模塊，維修成本高（因芯片級維修難度大）。

常規SMD顯示屏：燈珠獨立，單個燈珠損壞可直接更換，維護成本低（如“換燈”操作），但長期使用中燈珠衰減可能導致亮度不一致。

六、成本與應用場景：定位不同

COB顯示屏：

成本：工藝復雜，芯片直接封裝需高精度設備，目前成本較高（比同尺寸SMD貴30%-50%），但隨著技術普及，成本在逐步下降。

應用場景：高端會議室、指揮中心、醫療顯示、戶外高清廣告屏、家庭影院等對畫質、防護要求高的場景。

常規SMD顯示屏：

成本：技術成熟，量產規模大，成本低，性價比高。

應用場景：常規廣告屏、舞臺背景、會議室、交通誘導屏等對畫質要求適中的場景。

七、總結：如何選擇？

選COB：

若需要超高清畫質（近距離觀看）、強防護性能（戶外/惡劣環境）、長期穩定使用（少維護），且預算充足，優先考慮COB。

選常規SMD：

若需求為性價比高、中等畫質、常規室內外場景（如廣告、舞臺），或需要靈活維護（單個燈珠更換），SMD更合適。

隨著COB技術的成熟，未來可能在中小間距市場逐步替代SMD，但目前兩者仍因成本和性能差異，適用于不同場景。
